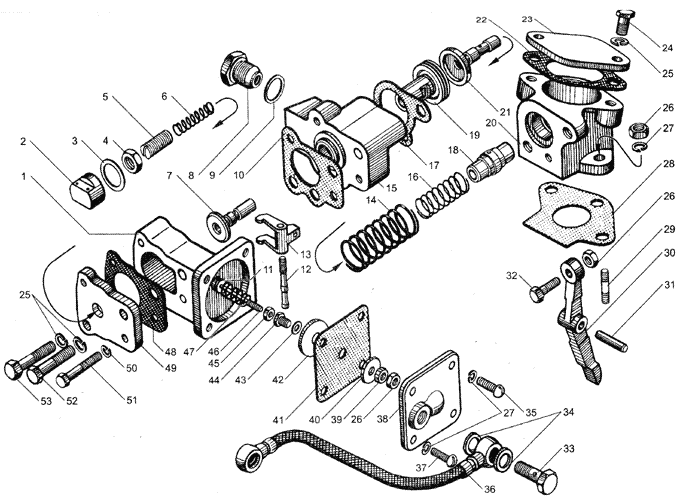

Корректор подачи топлива по наддуву. ЯМЗ 7601.10

Корректор подачи топлива по наддуву. ЯМЗ 7601.10
№Номер по каталогу Кол-во Наименование
423.1110860-101Корректор подачи топлива по наддуву в сб.
1423.1110880-101Корпус мембраны
2421.11108301Колпачек корпуса пружины
3312327-П31Шайба
411448-П151Гайка
5421.1110828-111Корпус пружины
6421.1110826-201Пружина корректора
7421.1110786-101Золотник корректора
842.11119021Ввертыш в сб.
98522121Шайба
10421.11108811Прокладка корпуса мембраны
11318-854184Шайба
12421.11109011Ось рычага
13421.11108991Рычаг корректора
14421.11108021Пружина поршня
15423.11108661Корпус корректора
16423.11109321Пружина гильзы
17421.11108691Прокладка
18423.11109301Гильза упора
19421.11108001Поршень
20423.11109231Проставка корректора
21423.1110925-101Упор
22423.11103781Прокладка фланца
23423.11109211Фланец
24852010-П292Болт
25252135-П24Шайба
26250508-П294Гайка
27252154-П296Шайба
28423.11109241Прокладка проставки
2945953610052Шпилька
30423.1110927-111Рычаг корректора
31852753-П1Штифт
32318-852051Болт
33318-852052Болт
34312482-П344Шайба
35310611-П291Винт
36240-1104390-Б1Трубка подвода воздуха к корректору
378523783Винт
38421.11108941Крышка мембраны
39312370-П151Шайба
40312325-П151Шайба
41421.1110878-011Мембрана
42421.11108821Фланец
438529211Шайба
44421.11108981Втулка штока
45318-852831Гайка
46421.11108971Шток мембраны
421.11109051Пружина мембраны
48421.11108951Прокладка крышки корректора
49423.11108931Крышка корректора
50252134-П292Шайба
51852011-П292Болт
52310048-П291Болт
538520171Болт
