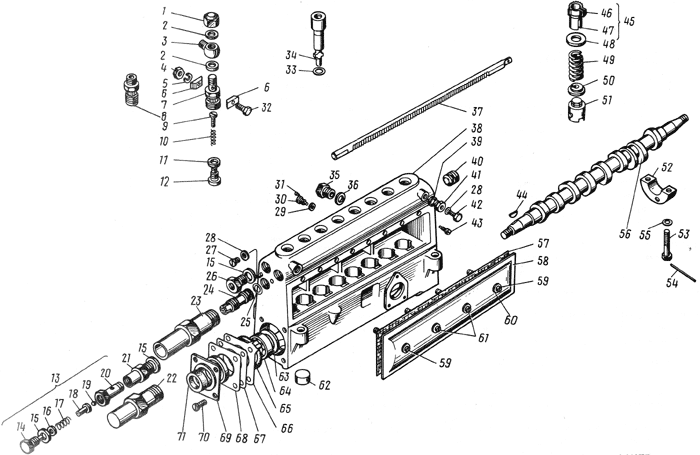

Топливный насос высокого давления ТНВД - 60.1111005-20. Ремонт ЯМЗ 236
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 312107-П15 | 6 | Гайка колпачковая |
| 2 | 312450-П | 12 | Шайба |
| 3 | 236-1111116 | 6 | Ниппель |
| 4 | 250508-П29 | 3 | Гайка |
| 5 | 252134-П29 | 4 | Шайба |
| 6 | 236-1111120 | 6 | Сухарь |
| 7 | 60.1111118 | 6 | Штуцер |
| 8 | 60.1111118-20 | 6 | Штуцер |
| 9 | 60.1111113-10 | 6 | Упор клапана |
| 10 | 33.1111108 | 6 | Пружина |
| 11 | 236-1111086 | 6 | Прокладка |
| 12 | 33.1111102 | 6 | Клапан нагнетательный |
| 13 | 33.1111282 | 1 | Клапан перепускной в сборе |
| 14 | 33.1111301 | 1 | Пробка |
| 15 | 312630-П | 3 | Шайба |
| 16 | 870617-П | 3 | Шайба |
| 17 | 33.1111289 | 1 | Пружина |
| 18 | 33.1111290 | 1 | Направляющая клапана |
| 19 | 33.1111325 | 1 | Шарик Б 6,35 мм |
| 20 | 33.1111285 | 1 | Корпус клапана |
| 21 | 60.1111286 | 1 | Ввертыш |
| 22 | 236-1111186-АЗ | 1 | Манжета |
| 23 | 236-1111238-Е | 1 | Втулка ограничителя мощности |
| 24 | 236-1111249-В | 1 | Винт ограничения мощности |
| 25 | 236-1111245 | 1 | Кольцо |
| 26 | 236-1111032 | 1 | Ввертыш |
| 27 | 310704 -П29 | 2 | Винт |
| 28 | 312446 -П | 4 | Шайба |
| 29 | 312445 -П | 2 | Шайба |
| 30 | 236М-1111034-А | 2 | Ввертыш |
| 31 | 312353-П | 1 | Шайба |
| 32 | 310952-П15 | 1 | Винт стопорный |
| 33 | 236-11 11154-А | 1 | Стопор винта |
| 34 | 201426-П29 | 4 | Болт |
| 35 | 236М-1111083-А | 6 | Кольцо уплотнительное |
| 36 | 60.1111074-01 | 6 | Пара плунжерная |
| 37 | 236-1111040 | 1 | Рейка |
| 38 | 236-1111020-В2 | 1 | Корпус насоса |
| 39 | 312449-П | 2 | Шайба |
| 40 | 236-1111050 | 2 | Пробка |
| 41 | 236-1111036 | 2 | Ввертыш |
| 42 | 852882-П15 | 4 | Пробка выпуска воздуха |
| 43 | 236-1111122 | 6 | Винт |
| 44 | 314019-П | 2 | Шпонка |
| 45 | 236-1111060 | 6 | Венец зубчатый с втулко! |
| 46 | 236-1111062 | 6 | Венец зубчатый |
| 47 | 236-1111064 | 6 | Втулка венца |
| 48 | 236-1111150-Б | 6 | Тарелка верхняя |
| 49 | 236-1111148-Б | 6 | Пружина толкателя |
| 50 | 236-1111151-Б | 6 | Тарелка нижняя |
| 51 | 236-1111136 | 6 | Толкатель плунжера |
| 52 | 60.1111172-10 | 1 | Вал кулачковый |
| 53 | 236-1111177-Б | 1 | Опора кулачкового вала |
| 54 | 005-008-19-2-2 | 2 | Кольцо уплотнительное |
| 55 | 852007-П15 | 2 | Болт |
| 56 | 852702-П | 1 | Шплинт-проволока |
| 57 | 236-1 111226-А2 | 1 | Прокладка крышки |
| 58 | 60.1111222 | 1 | Крышка насоса |
| 59 | 236-1111227-Б | 2 | Винт |
| 60 | 312651-П | 3 | Шайба |
| 61 | 236-1111229-Б | 1 | Винт |
| 62 | 236-1111027 | 6 | Заглушка |
| 63 | 312439-П15 | 2 | Шайба |
| 64 | 7204А | 2 | Подшипник роликовый |
| 65 | 236-1111196 | 1 | Кольцо уплотнительное |
| 66 | 60.1111280-10 | 1 | Указатель начала подачи топлива |
| 67 | 236-1111194 | 3 | Прокладка |
| 68 | 236-1111193 | 9 | Прокладка |
| 69 | 236-1111182-А2 | 1 | Крышка подшипника |
| 70 | 311200-П29 | 4 | Винт |
