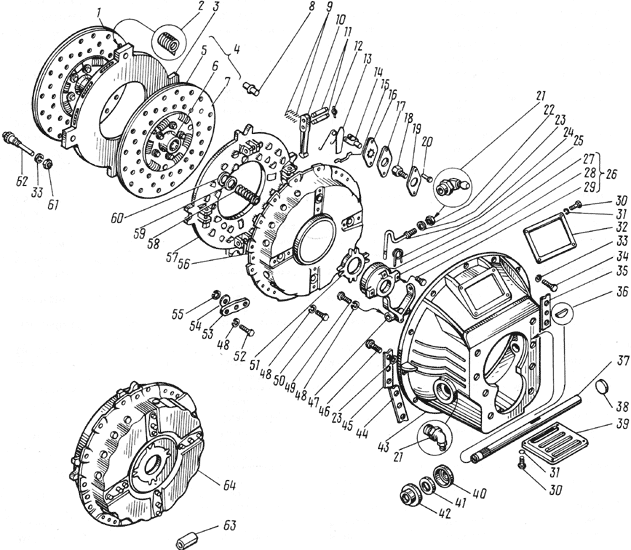

Сцепление. ЯМЗ 238 ГМ
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 238-1601130-Б | 1 | Диск ведомый передний |
| 2 | 238-1601102-В | 4 | Пружина отжимная |
| 3 | 238-1601094-Г | 1 | Диск ведущий средний |
| 4 | 238-1601131 | 1 | Диск ведомый задний |
| 5 | 236-1601138-А2 | 4 | Накладка фрикционная |
| 6 | 238-1601142-В | 2 | Ступица |
| 7 | 313015-П | 80 | Заклепка |
| 8 | 236-1601282 | 2 | Штифт |
| 9 | 236-1601270-Б | 80 | Ролик игольчатый |
| 10 | 236-1601095-Б 2 | 4 | Рычаг оттяжной |
| 11 | 236-1601113 | 4 | Ось вилки рычага |
| 12 | 312702-П29 | 16 | Шайба замковая |
| 13 | 236-1601273-А2 | 4 | Пружина |
| 14 | 236-1601108-Б | 4 | Вилка оттяжного рычага |
| 15 | 236-1601275-А2 | 4 | Петля |
| 16 | 236-1601111 | 4 | Пластина стопорная |
| 17 | 236-1601107 | 4 | Планка стопорная |
| 18 | 236-1601109-В | 4 | Гайка регулировочная |
| 19 | 236-160 1110-В | 4 | Пластина опорная |
| 20 | 201472-П29 | 8 | Болт |
| 21 | 4591675005 | 3 | Пресс-масленка угловая |
| 22 | 250636-П29 | 1 | Гайка |
| 23 | 252139-П2 | 1 | Шайба |
| 24 | 236-1601230 | 1 | Шланг смазки муфты |
| 25 | 236-1601188-А2 | 2 | Пружина |
| 26 | 236-1601180-Б2 | 1 | Муфта выключения сцепления с подшипником |
| 27 | 986714КС17 | 1 | Подшипник |
| 28 | 236-1601185-В | 1 | Муфта |
| 29 | 200-1601187 | 2 | Сухарь |
| 30 | 201454-П29 | 8 | Болт |
| 31 | 252135-П2 | 8 | Шайба |
| 32 | 236-1601030-А2 | 1 | Крышка люка верхняя |
| 33 | 252137-П2 | 16 | Шайба |
| 34 | 310214-П29 | 12 | Болт |
| 35 | 236-1601288 | 1 | Планка стопорная |
| 36 | 314004-П2 | 1 | Шпонка |
| 37 | 236-1601215-Б | 1 | Вал вилки выключения сцепления |
| 38 | 260316-П2 | 1 | Заглушка |
| 39 | 236-1601022-Б | 1 | Крышка люка нижняя |
| 40 | 238Н-1601042 | 1 | Кольцо ушютнительное внутреннее |
| 41 | 238Н-1601044 | 1 | Кольцо уплотнительное наружное |
| 42 | 238Н-1601040 | 1 | Корпус сальника |
| 43 | 238-1601010 | 1 | Картер сцепления |
| 44 | 236-1601290 | 1 | Планка стопорная |
| 45 | 236-1601286 | 2 | Планка стопорная |
| 46 | 310235-П29 | 8 | Болт |
| 47 | 236-1601203-Б2 | 1 | Вилка выключения сцепления |
| 48 | 252136-П2 | 16 | Шайба |
| 49 | 310213-П29 | 1 | Болт |
| 50 | 201499-П29 | 8 | Болт |
| 51 | 236-1601120 | 1 | Кольцо упорное |
| 52 | 200315-П29 | 8 | Болт |
| 53 | 238-1601308 | 4 | Планка |
| 54 | 238-1601105 | 4 | Пружина тарельчатая |
| 55 | 238-1601304 | 4 | Кольцо упорное |
| 56 | 238-1601122 | 1 | Кожух сцепления |
| 57 | 238-1601093 | 1 | Диск нажимной |
| 58 | 238-1601115-А2 | 28 | Пружина нажимная |
| 59 | 236-1601118-Б2 | 28 | Попклядка |
| 60 | 236-1601117 | 28 | Шайба |
| 61 | 250615-П29 | 4 | Гайка |
| 62 | 238-1601302 | 4 | Шток |
| 63 | 236-1601216-Б2 | 2 | Втулка вала вилки выключения |
| 64 | 238-1601090-Г | 1 | Диск нажимной с кожухом |
