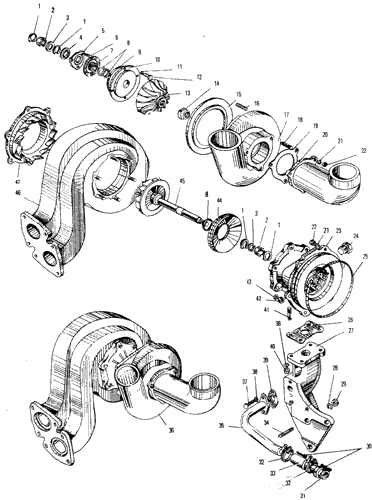

Турбокомпресср ТКР-11. ЯМЗ 240 ПМ2
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 1 | 240Н-1118034 | 8 | Кольцо уплотнительное ротора (сталь) |
| 2 | 240Н-1118030 | 4 | Втулка ротора (бронза) |
| 3 | 240Н-1180040 | 4 | Шайба упорная (сталь) |
| 4 | 240Н-1118270 | 2 | Втулка упорная ротора (сталь) |
| 5 | 240Н-1118272 | 2 | Фланец упорный (бронза) |
| 6 | 221577-П29 | 6 | Винт (сталь) |
| 7 | 240Н-1118284 | 2 | Маслоотражатель(сталь) |
| 8 | 240Н-1118106 | 8 | Кольцо уплотнительное ротора (чугун) |
| 9 | 240Н-1118282 | 2 | Кольцо уплотнительное (резина) |
| 10 | 240Н-1118280-Б | 2 | Крышка корпуса подшипника (чугун) |
| 11 | 252154-П2 | 4 | Шайба (сталь) |
| 12 | 201418-П29 | 4 | Болт М6*16 (сталь) |
| 13 | 240Н-1118110-Б | 2 | Колесо компрессора (алюминиевый сплав) |
| 14 | 240Н-1118120 | 2 | Гайка крепления колеса компрессора (сталь) |
| 15 | 240Н-1118054-В | 2 | Диффузор (алюминиевый сплав) |
| 16 | 216233-П29 | 12 | Шпилька (сталь) |
| 17 | 240Н-1118232-В | 1 | Корпус правого компрессора (алюминиевый сплав) |
| 240Н-1118233-В | 1 | Корпус левого компрессора (алюминиевый сплав) | |
| 18 | 216235-П29 | 6 | Шпилька (сталь) |
| 19 | 240Н-1118364 | 2 | Прокладка патрубка (картон) |
| 20 | 240Н-1118372 | 1 | Патрубок впускной правый (алюминиевый сплав) |
| 240Н-1118373 | 1 | Патрубок впускной левый (алюминиевый сплав) | |
| 21 | 252135-П2 | 22 | Шайба (сталь) |
| 22 | 250511-П29 | 18 | Гайка (сталь) |
| 23 | 240Н-1118024-Б | 2 | Корпус подшипников (чугун) |
| 24 | 316121-П29 | 2 | Пробка К 1/4 (сталь0 |
| 25 | 240Н-1118240 | 2 | Кольцо уплотнительное (резина) |
| 26 | 240Н-1118322-А | 2 | Прокладка кронштейна (паронит) |
| 27 | 240Н-1118314 | 1 | Кронштейн правого турбокомпрессора |
| 240Н-1118315 | 1 | Кронштейн левого турбокомпрессора | |
| 28 | 152137-П2 | 6 | Шайба (сталь) |
| 29 | 250515-П29 | 6 | Гайка (сталь) |
| 30 | 297575-П29 | 4 | Шплинт (сталь) |
| 31 | 236-1306082 | 2 | Штуцер (сталь) |
| 32 | 316215-П | 4 | Хомутик (сталь) |
| 33 | 236-1306084 | 2 | Рукав (резина) |
| 34 | 216281-П29 | 6 | Шпилька (сталь) |
| 35 | 240Н-1118340-Б | 1 | Трубка слива масла правого турбокомпрессора |
| 240Н-1118341-Б | 1 | Трубка слива масла левого турбокомпрессора | |
| 36 | 240Н-1118010-Б | 1 | Турбокомпрессор правый в сб. |
| 240Н-1118011-Б | 1 | Турбокомпрессор левый в сб. | |
| 37 | 201457-П29 | 4 | Болт (сталь) |
| 38 | 252136-П2 | 8 | Шайба (сталь) |
| 39 | 236-1011358-А | 2 | Прокладка фланца (паронит) |
| 40 | 250513-П29 | 8 | Гайка (сталь) |
| 41 | 216258-П29 | 8 | Шпилька (сталь) |
| 42 | 250512-П5 | 12 | Гайка (сталь) |
| 43 | 252156-П2 | 12 | Шайба (сталь) |
| 44 | 240Н-1118294-Б2 | 2 | Проставка корпуса турбины (чугун) |
| 240Н-1118080-Б3 | 2 | Ротор в сб. | |
| 45 | 240Н-1118086-Б3 | 2 | Колесо турбины с валом в сб. |
| 46 | 240Н-1118254-А | 1 | Корпус турбины правого турбокомпрессора (чугун) |
| 240Н-1118255-А | 1 | Корпус турбины левого турбокомпрессора | |
| 47 | 240Н-1118262 | 2 | Венец сопловый (сталь) |
| К36-3566/32.21 | 2 | Турбокомпрессор в сб. |
