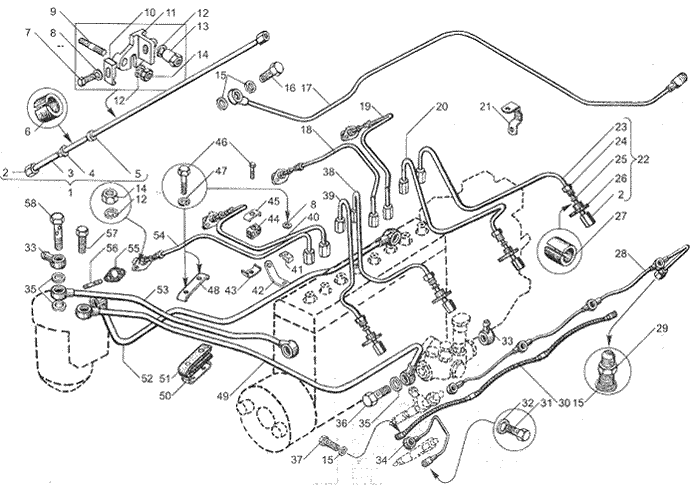

Трубопроводы топливные. ЯМЗ 7511.10-06
| № | Номер по каталогу | Кол-во | Наименование |
|---|---|---|---|
| 238БМ-1104306 | 8 | Трубка высокого давления в сб., для двигателей с индивидуальной головкой цилиндра | |
| 1 | 238БМ-1104308 | 8 | Трубка высокого давления в сб., для двигателей с индивидуальной головкой цилиндра |
| 7511.1104308-10 | 8 | Трубка высокого давления в сб, для двигателей с общей головкой цилиндра | |
| 314721-П29 | 16 | Гайка | |
| 312670-П29 | 16 | Шайба | |
| 3 | 238БМ-1104340 | 8 | Трубка высокого давления, для двигателей с индивидуальной головкой цилиндра |
| 4 | 840.1112534 | 8 | Втулка, для двигателей с индивидуальной головкой цилиндра |
| 5 | 240-1104343 | 8 | Шайба, для двигателей с индивидуальной головкой блока |
| 6 | 240-1104344-А | 8 | Уплотнитель, для двигателей с индивидуальными головками |
| 7 | 201420-П29 | 8 | Болт, для двигателей с индивидуальной головкой блока |
| 8 | 252004-П29 | 8 | Шайба, для двигателей с общей головкой блока ставится 1 шт. |
| 9 | 310460-П29 | 16 | Шпилька, для двигателей с индивидуальной головкой блока |
| 10 | 240-1104358 | 8 | Колодка, для двигателей с индивидуальной головкой блока |
| 11 | 840.1112546 | 8 | Фланец, для двигателей с индивидуальной головкой блока |
| 12 | 252135-П2 | 16 | Шайба |
| 13 | 840.1112548 | 8 | Гайка специальная, для двигателей с индивидуальной головкой блока |
| 14 | 250511-П29 | 8 | Гайка, для двигателей с общей головкой блока устанавливается 16 шт. |
| 15 | 312482-П34 | 38 | Шайба, для двигателей с общей головкой блока устанавливается 20 шт. |
| 16 | 310122-П29 | 16 | Болт, для двигателей с общей головкой блока устанавливается 10 шт. |
| 238-1104346-В | 1 | Трубка отводящая в сб. | |
| 238-1104346-В2 | 1 | Трубка отводящая в сб., для двигателей с общей головкой цилиндра | |
| 238БМ-1104318 | 1 | Трубка высокого давления 5-й секции, для двигателей с индивидуальными головками цилиндра | |
| 18 | 7511.1104318-10 | 1 | Трубка высокого давления 5-й секции, для двигателей с общей головкой цилиндра |
| 238БМ-1104320 | 1 | Трубка высокого давления 6-й секции, для двигателей с индивидуальными головками цилиндра | |
| 19 | 7511.1104320-10 | 1 | Трубка высокого давления 6-й секции, для двигателей с общей головкой блока |
| 238БМ-1104322 | 1 | Трубка высокого давления 7-й секции, для двигателей с индивидуальными головками цилиндра | |
| 20 | 7511.1104322-10 | 1 | Трубка высокого давления 7-й секции, для двигателей с общей головкой цилиндра |
| 21 | 315484-П29 | 2 | Кляммер |
| 22 | 7511.1104324-10 | 1 | Трубка высокого давления 8-й секции, для двигателей с общей головкой цилиндра |
| 238БМ-1104324 | 1 | Трубка высокого давления, для двигателей с индивидуальными головками цилиндра | |
| 23 | 7511.1104340-10 | 8 | Трубка высокого давления, для двигателей с общей головкой цилиндра |
| 24 | 7511.1104359 | 8 | Втулка нажимная, для двигателей с общей головкой цилиндра |
| 7511.1104342 | 8 | Шайба, для двигателей с общей головкой цилиндра | |
| 7511.1104345 | 8 | Фланец, для двигателей с общей головкой цилиндра | |
| 7511.1104344 | 8 | Уплотнитель, для двигателей с общей головкой цилиндра | |
| 28 | 238-1104370-Б | 2 | Трубка дренажная, для двигателей с общей головкой цилиндра |
| 29 | 314650-П29 | 2 | Ниппель, для двигателей с общей головкой цилиндра |
| 30 | 238БМ-1104373 | 2 | Трубка отводящая от головок, для двигателей с индивидуальной головкой блока |
| 31 | 238БМ-1104433 | 8 | Болт, для двигателей с индивидуальной головкой блока |
| 32 | 238БМ-1104434 | 16 | Шайба, для двигателей с индивидуальной головкой блока |
| 33 | 236-1104430 | 2 | Наконечник трубки |
| 34 | 238БМ-1104370 | 8 | Трубка дренажная в сб, для двигателей с индивидуальной головкой цилиндра |
| 35 | 312326-П34 | 11 | Шайба |
| 36 | 310096-П2 | 3 | Болт |
| 37 | 310239-П29 | 2 | Болт, для двигателей с индивидуальной головкой блока |
| 38 | 7511.1104316-10 | 1 | Трубка высокого давления 4-й секции, для двигателей с общей головкой цилиндра |
| 238БМ-1104316 | 1 | Трубка высокого давления 4-й секции, для двигателей с индивидуальной головкой цилиндра | |
| 238БМ-1104314 | 1 | Трубка высокого давления 3-й секции, для двигателей с индивидуальной головкой цилиндра | |
| 39 | 7511.1104314-10 | 1 | Трубка высокого давления 3-й секции, для двигателей с общей головкой цилиндра |
| 238БМ-1104312 | 1 | Трубка высокого давления 2-й секции, для двигателей с индивидуальными головками цилиндра | |
| 40 | 7511.1104312-10 | 1 | Трубка высокого давления, для двигателей с общей головкой цилиндра |
| 41 | 238НБ-1017144 | 1 | Колодка, для двигателей с общей головкой цилиндра |
| 42 | 7511.1104352 | 1 | Кронштейн, для двигателей с общей головкой цилиндра |
| 43 | 240-1104459 | 4 | Скоба |
| 44 | 240-1104350 | 4 | Прокладка |
| 45 | 240-1104458 | 4 | Скоба |
| 46 | 201422-П29 | 6 | Болт, для двигателей с общей головкой цилиндра устанавливается 7 шт. |
| 47 | 252134-П2 | 2 | Шайба, для двигателей с общей головкой цилиндра устанавливается 3 шт. |
| 48 | 236-1104440 | 1 | Скоба |
| 49 | 238БМ-1104442 | 1 | Трубка отводящая от насоса топливоподкачивающего |
| 50 | 236-1104441 | 1 | Скоба |
| 51 | 236-1104457-Б | 1 | Прокладка |
| 52 | 238БМ-1104426 | 1 | Трубка подводящая в сб. |
| 53 | 238БМ-1104384 | 1 | Трубка отводящая в сб. |
| 238БМ-1104384-10 | 1 | Трубка отводящая в сб., для двигателей с общей головкой цилиндра | |
| 238БМ-1104310 | 1 | Трубка высокого давления 1-й секции, для двигателей с индивидуальными головками цилиндра | |
| 54 | 7511.1104310-10 | 1 | Трубка высокого давления 1-й секции, для двигателей с общей головкой цилиндра |
| 55 | 240-1104369 | 8 | Прокладка |
| 56 | 216233-П29 | 16 | Шпилька, для двигателей с общей головкой цилиндра |
| 57 | 310260-П29 | 2 | Болт |
| 58 | 310236-П29 | 1 | Болт |
